R22 R404A
ПБ25
ПБ50
ПБ40
ПБ80
ПБ100
ПБД25

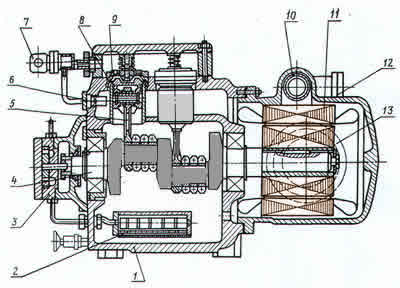

ПБ-100 в разрезе

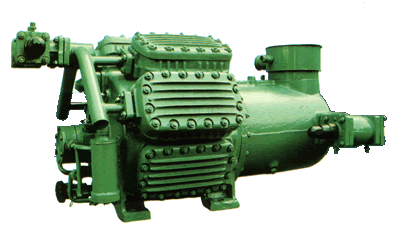

Компрессоры поршневые холодильные бессальниковые одноступенчатые ПБ25, ПБ40, ПБ50, ПБ80, ПБ100 ( со встроенным электродвигателем ) предназначены для работы в составе холодильных машин и агрегатов с воздушным и водяным охлаждением конденсаторов используемых в различных отраслях хозяйства. Компрессоры максимально унифицированы : единые шатунно-поршневая группа, всасывающие , нагнетательные , предохранительные клапаны , гильзы, система смазки,крышки, проставки. Бессальниковые компрессоры оснащены электроподогревателями масла, встроенными датчиками перегрева двигателя.
1-блок картер, 2-масляный фильтр, 3-насос, 4-коленчатый вал, 5-шатунно-поршневая группа, 6-предохранительный клапан, 7,9,8,12-всасывающий, нагнетательный клапана и вентили, 10-газовый фильтр, 11-электродвигатель, 13-клеммник

Марка компрессора Диапазон температур кипения То Описанный объем куб. м./ч Холодопроизводительность кВт на номинальном режиме То=-15С, Тк=+30С Мощность двигателя кВт Масса кг Расход воды на охлаждение компрессора м3/с( м3/ч ) Габаритные размеры L/B/H
ПБ25-2-0 10... -10 59,75 49 11 320   1100/540/605
ПБ25-2-2 - 5...-20 26,2 7,5
ПБ25-2-4 -20..-40 12,5
ПБ50-2-0 10...-10 119,5 98,9 22 408 1020/620/720
ПБ50-2-2 -5...-20 52,5 15
ПБ50-2-4 -20...-36 25
2ПБ50-2-4 -20...-45 428 0,00014(0,5)
ПБ100-2-0 10...-10 239 197,8 45 545   1100/710/725
ПБ100-2-2 -5...-20 105 37
ПБ100-2-4 -20...-36 52 30
2ПБ100-2-4 -20...-45 565 0,00022(0,8)
детальные характеристики и графики диапазонов работы
  • Зависимость холодопроизводительности от Tкипения и Тконденсации для ПБ100>>>> посмотреть


  • Зависимость потребления электроэнергии от температуры кипения для ПБ100 >>>>> посмотреть


  • Зависимость холодопроизводительности от Ткипения и Тконденсации для ПБ50 >>>> посмотреть


  • Зависимость потребления электроэнергии от температуры кипения для ПБ50 >>>>>> посмотреть


  • Таблица частот шумовых и вибрационных характеристик для ПБ50,ПБ100, П50,100>>>посмотреть
Разность давлений нагнетания и всасывания не более 1,7 Мпа
П25-7-2
2П25-7-2
П50-7-2
П100-7-2
ПД25-7-4
Эксплуатация оборудования требует соблюдения правил промышленной безопасности Госгортехнадзора РФ

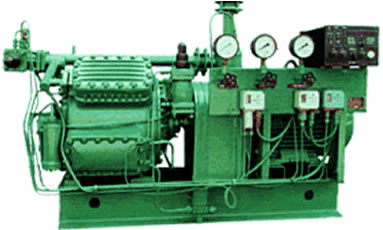

Компрессоры поршневые холодильные сальниковые одноступенчатые П25, П50, П100, и двухступенчатые ПД25 предназначены для работы в составе холодильных машин и агрегатов с воздушным и водяным охлаждением конденсаторов, используемых в различных отраслях хозяйства.Компрессоры максимально унифицированы: единая шатунно-поршневая группа, всасывающие, нагнетательные, предохранительные клапаны, гильзы, система смазки, крышки, проставки. Сальниковые компрессоры поставляются для работы на аммиаке, возможно использование на хладоне 22 и для сжатия пропан-бутановых газовых смесей. П100 в составе компрессорного агрегата
Марка компрессора Диапазон температур кипения То Описанный объем куб. м./ч. Холодопроизводительность на номинальном режиме кВт Мощность двигателя кВт Масса кг Расход воды на охлаждение компрессора м3/с( м3/ч ) Габаритные размеры L/B/H
П25-7-2 5... -15 59,75 26,7 15(25) 245   800/500/640
2П25-7-2 5...-30 0,00007(0,25)
П50-7-2 5...-15 119,5 53,5 22(25) 325   735/620/720
2П50-7-2 5...-30 340 0,00014(0,5)
П100-7-2 5...-15 239 107кВт 45(25) 439   780/710/725
2П100-7-2 5...-30 455 0,00022(0,8) 780/740/725
ПД25-7-4 -20...-50 179,3 22,5 30(25) 485 875/740/725
Разность давлений нагнетания и всасывания не более 1,7 Мпа
