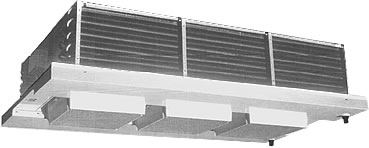

ФРЕОНОВЫЕ ВОЗДУХООХЛАДИТЕЛИ
ПОТОЛОЧНОГО ТИПА ПРОМЫШЛЕННЫЕ ДВУХПОТОЧНЫЕ
DFI

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
  • ОБЛАСТЬ ПРИМЕНЕНИЯ

    Воздухоохладители DFI предназначены для охлаждения воздуха в:
    • охлаждаемых зонах торговых предприятий
    • лабораториях, в которых недопустима большая скорость перемещения воздуха и должен быть обеспечен низкий уровень шума (исполнения 6Р(8Р)
    • холодильных камерах, воздушных шлюзах с регулируемой температурой (исполнения 4Р(6Р)
  • КОРПУС

    Выполнен из оцинкованной стали, окрашен белой эмалевой краской, обладает высокой коррозионной стойкостью. В корпусе расположены встроенные промежуточные поддоны для сбора конденсата, что уменьшает объем отводимого конденсата через основные поддоны.
  • ТЕПЛООБМЕННИК

    • Выполнен из медных труб с оребрением из профилированного алюминия.
    • Расстояние между ребрами 3,5 мм или 6,3 мм
    Теплообменник оборудован распределителем жидкости диафрагменного типа, имеющим гидравлическое сопротивление от 2,0 до 2,5 бар.
    В стандартном исполнении теплообменник рассчитан на работу с хладагентом R22.
    Теплообменники заправлены азотом. На всасывающем коллекторе установлен клапан Шредера.
  • ВЕНТИЛЯТОРЫ

    • Используются вентиляторы с большими лопатками и защитными решетками. Электродвигатели имеют степень защиты IP55 и встроенную термозащиту. Подшипники не требуют замены смазки. Электродвигатели предназначены для работы от сети 400 В; 3 фазы; 50 Гц. Кабель от электродвигателя выведен в клеммную коробку вентилятора.
-7°C

С четырех полюсными двигателями вентиляторов ( постоянная скорость)

Модель DFI (4P)
Площадь
кв.м.
4P --------------- 1500 об./мин.
Подача,
куб.м./ч
Цена (Euro)
Холодопроизводительность
(kВт)
R404A
R22
164
60
7,3
7,21
3937
1016
264
119
14,75
14,54
7874
1545
364
179
22,46
22,09
11800
2128
464
238
30,06
29,65
15570
2682
564
298
37,21
36,63
19686
3215
Охлаждение - -7°C, DT=8K - шаг ребер - 3,5 мм

С 6 и 8 полюсными двухскоростными двигателями вентиляторов ( пониженная подача)

Модель DFI (6P)
Площадь
кв.м.
6P / 8P --------------- 1000 / 750 об./мин.
Подача,
куб.м./ч
Цена (Euro)
Холодопроизводительность
(kВт)
R404A
R22
164
60
5,88 / 4,71
5,81 / 4,65
2700 / 1930
1036
264
119
12,06 / 9,68
11,86 / 9,53
5400 / 3800
1583
364
179
18,3 / 14,45
18,02 / 14,24
8100 / 5790
2185
464
238
24,12 / 18,87
23,84 / 18,60
10800 / 7720
2762
564
298
30,66 / 24,73
30,24 / 24,42
13500 / 9650
3309
Охлаждение - -7°C, DT=8K - шаг ребер - 3,5 мм


-7°C

С 4-х полюсными двигателями вентиляторов ( постоянная скорость)

Модель DFI (4P)
Площадь
кв.м.
4P --------------- 1500 об./мин.
Подача,
куб.м./ч
Цена (Euro)
Холодопроизводительность
(kВт)
R404A
R22
166
34
5,7
5,6
4000
962
186
45
6,89
6,77
3900
1046
266
68
11,56
11,39
7990
1423
286
91
13,97
13,75
7800
1743
366
102
17,43
17,21
11980
1977
386
136
21,07
20,74
11700
2085
466
136
23,67
23,26
15975
2457
486
182
28,12
27,76
15600
2700
566
170
29,68
29,30
19966
2986
586
228
35,01
34,46
19500
3293
Охлаждение - -7°C, DT=8K - шаг ребер - 6,3мм

С 6-и и 8-ми полюсными двигателями вентиляторов ( пониженная подача)

Модель DFI (6P/8P)
Площадь
кв.м.
6P/8P --------------- 1000/750 об./мин.

Цена ( Euro)
Холодопроизводительность
(kВт)
Подача,
куб.м./ч
R404A
R22
166
34
4,54/3,68
4,47/3,63
2062
980
186
45
5,87/4,42
5,78/4,36
1980
1065
266
68
9,17/7,34
9,07/7,21
4140
1460
286
91
11,1/8.89
10,93/8,78
3960
1782
366
102
13,91/11,01
13,66/10,81
6180
2035
386
136
16,75/13,42
16,56/13,21
5940
2142
466
136
19,33/15,86
19,07/15,58
8240
2532
486
182
22,5/17,86
22,13/17,63
7920
2776
566
170
24,09/19,6
23,72/19,3
10300
3082
586
228
27,39/21,45
26,99/21,16
9900
3389
Охлаждение - -7°C, DT=8K - шаг ребер - 6,3мм


КОНДИЦИОНИРОВАНИЕ
-2°C

C 4-х полюсными двигателями вентиляторов

Модель DFC
Площадь
кв.м.
4P --------------- 1500 об./мин.
Подача,
куб.м./ч
Цена (Euro)
Холодопроизводительность
(кВт)
R404A
R22
164
60
11,8
9,74
3937
1016
264
119
24,26
19,83
7874
1545
364
179
36,22
30,03
11800
2128
464
238
48,93
40,09
15750
2683
564
298
61,44
49,82
19686
3215
Кондиционирование - -2°C, DT=12K - шаг ребер - 3,5 мм

С 6-и и 8-ми полюсными двигателями вентиляторов ( мин. шум)

Модель DFC
Площадь
кв.м.
6P/8P --------------- 1000/750 об./мин.
Подача,
куб.м./ч
Цена (Euro)
Холодопроизводительность
(кВт)
R404A
R22
164
60
9,74/7,94
9,6/7,85
2700/1930
1036
264
119
19,83/15,85
19,48/15,7
5400/3860
1583
364
179
30,03/24,03
29,65/23,84
8100/5790
2185
464
238
40,09/32,46
39,54/31,99
10800/7720
2762
564
298
49,82/38,87
48,85/38,38
13500/9650
3309
Кондиционирование - -2°C, DT=12K - шаг ребер - 3,5 мм



DТ -разница температуры входящего воздуха и температуры хладагента на выходе из испарителя.Значение производительности для других значений DТ определяется путем умножения на поправочный коэффициент, приведенный в следующей таблице.
Охлаждение
DT
6
7
8
9
10
Коэфф.
0.75
0.88
1
1.12
1.25
Кондиционирование
DT
8
9
10
11
12
13
14
Коэфф.
0.66
0.75
0.83
0.92
1
1.08
1.16
ОПЦИИ, УСТАНАВЛИВАЕМЫЕ НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ
• Электрический оттаиватель
• Поддон отвода конденсата с двойной изоляцией
• Специальные контуры для:
  -- водного раствора этиленгликоля
  -- циркуляционного насоса
• Газовый оттаиватель (имеется ограничение по типу используемого теплообменника)
• Дополнительный обогревающий теплообменник

Чертежи, габаритные размеры и инструкции по монтажу - - dfi.zip
