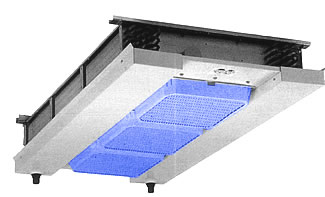

ФРЕОНОВЫЕ
ВОЗДУХООХЛАДИТЕЛИ |
ПОТОЛОЧНОГО ТИПА ДВУХПОТОЧНЫЕ
 |
|
DFC |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ |
-
ОБЛАСТЬ ПРИМЕНЕНИЯ
Воздухоохладители DFC предназначены для охлаждения:
• холодильных камер
• лабораторий, где требуются небольшие скорости
воздуха и низкий уровень шума
• помещений с контролируемыми по температуре воздушными
шлюзами
-
КОРПУС
Выполнен из оцинкованной стали, окрашен белой эмалевой
краской, обладает высокой коррозионной стойкостью.
В корпусе расположены встроенные промежуточные поддоны
для сбора конденсата, что уменьшает объем отводимого
конденсата через основные поддоны.
-
ТЕПЛООБМЕННИК
• Выполнен из медных труб с оребрением из профилированного
алюминия.
• Расстояние между ребрами 3,5 мм или 6,3 мм
Теплообменник оборудован распределителем жидкости
диафрагменного типа, имеющим гидравлическое сопротивление
от 2,0 до 2,5 бар.
В стандартном исполнении теплообменник рассчитан
на работу с хладагентом R22.
Теплообменники заправлены азотом. На всасывающем
коллекторе установлен клапан Шредера.
-
ВЕНТИЛЯТОРЫ
• Используются закрытые электродвигатели класса
Е со степенью защиты IP44. Подшипники не требуют
замены смазки. Вентиляторы оснащены защитными решетками.
Электрические кабели выведены в главную клеммную
коробку. Электродвигатели работают от 1/фазной сети
230 В; 50 Гц.
|
|
ОХЛАЖДЕНИЕ |
-7°C |
|
С 4-х полюсными двигателями вентиляторов
| Модель DFC
|
Площадь
кв.м. |
4P --------------- 1500 об./мин.
Холодопроизводительность
(Вт)
R404A |
Подача,
куб.м./ч |
Цена
(Euro) |
14 |
9 |
2140 |
1000 |
370 |
24 |
18 |
4350 |
2000 |
664 |
34 |
27 |
6560 |
3000 |
902 |
44 |
36 |
8840 |
4000 |
1079 |
54 |
45 |
10840 |
5000 |
1404 |
| Охлаждение
- -7°C, DT=8K - шаг
ребер - 3,5 мм |
С 6-и полюсными двигателями вентиляторов
| Модель DFC
|
Площадь
кв.м. |
6P ---------------
1000 об./мин.
Холодопроизводительность
(Вт)
R404A |
Подача,
куб.м./ч |
Цена
(Euro) |
14 |
9 |
1790 |
770 |
408 |
24 |
18 |
3620 |
1540 |
737 |
34 |
27 |
5510 |
2310 |
1012 |
44 |
36 |
7780 |
3080 |
1226 |
54 |
45 |
9210 |
3850 |
1587 |
| Охлаждение
- -7°C, DT=8K - шаг
ребер - 3,5 мм |
|
| |
-7°C |
| С 4-х полюсными двигателями вентиляторов
| Модель
DFC
|
Площадь
кв.м. |
4P --------------- 1500 об./мин.
Холодопроизводительность
(Вт)
R404A |
Подача,
куб.м./ч
|
Цена
(Euro) |
16 |
5,5 |
1740 |
1060 |
329 |
26 |
11 |
3550 |
2120 |
614 |
36 |
16,5 |
5300 |
3180 |
859 |
46 |
22 |
7050 |
4240 |
999 |
56 |
27,5 |
8910 |
5300 |
1229 |
| Охлаждение
- -7°C, DT=8K - шаг
ребер - 6,3 мм |
С 6-и полюсными двигателями вентиляторов
| Модель
DFC
|
Площадь
кв.м. |
6P ---------------
1000 об./мин.
Холодопроизводительность
(Вт)
R404A |
Подача,
куб.м./ч |
Цена(Euro) |
16 |
5,5 |
1470 |
810 |
366-90 |
26 |
11 |
2980 |
1620 |
687-80 |
36 |
16,5 |
4510 |
2430 |
971-50 |
46 |
22 |
6150 |
3240 |
1146 |
56 |
27,5 |
7630 |
4050 |
1413-57 |
| Охлаждение
- -7°C, DT=8K - шаг
ребер - 6,3 мм |
|
|
|
КОНДИЦИОНИРОВАНИЕ |
-2°C |
| С 4-х полюсными двигателями вентиляторов
| Модель DFC
|
Площадь
кв.м. |
4P --------------- 1500 об./мин.
Холодопроизводительность
(Вт)
R404A |
Подача,
куб.м./ч |
Цена
(Euro) |
14 |
9 |
3520 |
1000 |
370 |
24 |
18 |
7210 |
2000 |
664-82 |
34 |
27 |
10900 |
3000 |
902-44 |
44 |
36 |
14610 |
4000 |
1079 |
54 |
45 |
18420 |
5000 |
1404-77 |
| Охлаждение
- -7°C, DT=8K - шаг
ребер - 3,5 мм |
C 6-и полюсными двигателями вентиляторов
| Модель DFC
|
Площадь
кв.м. |
6P --------------- 1000 об./мин.
Холодопроизводительность
(Вт)
R404A |
Подача,
куб.м./ч |
Цена
(Euro) |
14 |
9 |
3020 |
1000 |
408-90 |
24 |
18 |
5840 |
2000 |
737-25 |
34 |
27 |
8920 |
3000 |
1012-79 |
44 |
36 |
12090 |
4000 |
1226-72 |
54 |
45 |
15210 |
5000 |
1587-56 |
| Охлаждение
- -7°C, DT=8K - шаг
ребер - 3,5 мм |
|
|
DТ -разница температуры входящего воздуха и температуры
хладагента на выходе из испарителя.
Значение производительности для других значений DТ определяется
путем умножения на поправочный коэффициент, приведенный в следующей
таблице.
|
Охлаждение
DT ( K ) |
6 |
7 |
8 |
9 |
10 |
Коэфф. |
0.75 |
0.88 |
1 |
1.12 |
1.25 |
|
Кондиционирование
DT( K ) |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Коэфф. |
0.66 |
0.75 |
0.83 |
0.92 |
1 |
1.08 |
1.16 |
|
Детальные характеристики, монтажные чертежи и габаритные размеры - dfc.zip
|
|
|
| |
|
|
