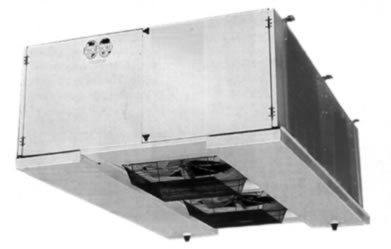

ФРЕОНОВЫЕ ВОЗДУХООХЛАДИТЕЛИ |
ПРОМЫШЛЕННЫЕ ПОТОЛОЧНОГО ТИПА ДВУХПОТОЧНЫЕ
 |
|
DFRI |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ |
- ОБЛАСТЬ ПРИМЕНЕНИЯ
-
Воздухоохладители DFRI предназначены для охлаждения воздуха в:
• охлаждаемых зонах торговых и перерабатывающих предприятий
• помещениях, в которых недопустима большая скорость перемещения воздуха и должен быть обеспечен низкий уровень шума и высокая влажность продукта (исполнения 6Р(8Р)
-
Хранилищах продуктов емкостью до 1000 тонн с высокими требованиями к влажностным характеристикам хранения:
• холодильных камерах, воздушных шлюзах с регулируемой температурой и влажностью(исполнения 4Р(6Р)
-
Процессы мясо переработки - интенсивное охлаждение с потстоянной влажностью.
-
КОРПУС
Выполнен из оцинкованной стали, окрашен белой эмалевой краской, обладает высокой коррозионной стойкостью. В корпусе расположены встроенные промежуточные поддоны для сбора конденсата, что уменьшает объем отводимого конденсата через основные поддоны.
-
ТЕПЛООБМЕННИК
• Выполнен из медных труб с оребрением из профилированного алюминия.
• Расстояние между ребрами 3,5 мм или 6,3 мм
Теплообменник оборудован распределителем жидкости диафрагменного типа, имеющим гидравлическое сопротивление от 2,0 до 2,5 бар.
В стандартном исполнении теплообменник рассчитан на работу с хладагентом R404A..
Теплообменники заправлены азотом. На всасывающем коллекторе установлен клапан Шредера.
-
ВЕНТИЛЯТОРЫ
• Используются вентиляторы с большими лопатками и защитными решетками. Электродвигатели имеют степень защиты IP55 и встроенную термозащиту. Подшипники не требуют замены смазки. Электродвигатели предназначены для работы от сети 400 В; 3 фазы; 50 Гц. Кабель от электродвигателя выведен в клеммную коробку вентилятора.
|
|
|
ВОЗДУХООХЛАДИТЕЛИ для СИСТЕМ ИНТЕНСИВНОГО ОХЛАЖДЕНИЯ |
|
-7°C |
|
Модель DFRI (DFRIE)
|
Площадь
кв.м. |
Холодопроизводительность
при DT=8K и То= -7°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч
|
Кол-во вентиляторов
|
Дальность струи м.
|
Цена DFRI (DFRIE)(Euro) |
5266 |
152 |
24,94 |
38 |
15820 |
2 |
13 |
2940 (3301) |
5286 |
202 |
30,36 |
51 |
15070 |
2 |
12 |
3653 (4017) |
5366 |
228 |
37,43 |
57 |
23730 |
3 |
13 |
4030 (4464) |
5386 |
304 |
45,58 |
76 |
22600 |
3 |
12 |
5042 (5474) |
5466 |
304 |
47,40 |
76 |
31640 |
4 |
13 |
5158 (5751) |
5486 |
405 |
59,02 |
101 |
30135 |
4 |
12 |
6473 (7067) |
|
Высокая скорость потока воздуха 4P - 1320 об./мин. Шаг ребер 6,3 мм |
|
|
|
|
Модель DFRI (DFRIE)
|
Площадь
кв.м. |
Холодопроизводительность
при DT=8K и То= -7°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч
|
Кол-во вентиляторов
|
Дальность струи м.
|
Цена DFRI (DFRIE)(Euro) |
5266 |
152 |
22,84 |
38 |
12590 |
2 |
10 |
2940 (3369) |
5286 |
202 |
27,5 |
51 |
11990 |
2 |
9 |
3653 (4017) |
5366 |
228 |
34,26 |
57 |
18885 |
3 |
10 |
4030 (4464) |
5386 |
304 |
41,29 |
76 |
17990 |
3 |
9 |
5042 (5474) |
5466 |
304 |
43,49 |
76 |
25180 |
4 |
10 |
5158 (5751) |
5486 |
405 |
53,6 |
101 |
23985 |
4 |
9 |
6534 (7067) |
Средняя скорость потока воздуха 6P Y - 890 об./мин. Шаг ребер 6,3 мм
|
|
|
|
|
Модель DFRI (DFRIE)
|
Площадь
кв.м. |
Холодопроизводительность
при DT=8K и То= -7°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч
|
Кол-во вентиляторов
|
Дальность струи м.
|
Цена DFRI (DFRIE)(Euro) |
5266 |
152 |
20,06 |
38 |
12590 |
2 |
10 |
2925 (3292) |
5286 |
202 |
23,99 |
51 |
11990 |
2 |
9 |
3616 (3978) |
5366 |
228 |
29,47 |
57 |
18885 |
3 |
10 |
4033 (4470) |
5386 |
304 |
37,8 |
76 |
17990 |
3 |
9 |
5017 (5450) |
5466 |
304 |
39,38 |
76 |
25180 |
4 |
10 |
5103 (5695) |
5486 |
405 |
51,21 |
101 |
23985 |
4 |
9 |
6386 (6976) |
|
Низкая скорость потока воздуха 8P Y - 670 об./мин. Шаг ребер 6,3 мм |
DТ- разница температуры входящего воздуха и температуры хладагента на выходе из испарителя.
Наибольшая производительность достигается при слегка обмерзшем испарителе.
Вентиляторы оснащены однофазными электродвигателями 230 В, 50 Гц, 1500 об/мин
Охлаждение
DT |
6 |
7 |
8 |
9 |
10 |
Коэфф. |
0.75 |
0.88 |
1 |
1.12 |
1.25 |
|
Кондиционирование
DT |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Коэфф. |
0.66 |
0.75 |
0.83 |
0.92 |
1 |
1.08 |
1.16 |
|
|
|
| |
-7°C |
ДЛЯ КАМЕР ИНТЕНСИВНОГО ОХЛАЖДЕНИЯ с НИЗКОЙ ВЛАЖНОСТЬЮ
|
|
|
|
|
|
 средний шум сильный поток |
|
Модель DFRI (DFRIE) |
Площадь
кв.м. |
Холодопроизводительность
при DT=8K и То= -7°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч |
Кол-во вентиляторов |
Дальность струи м |
Цена DFRI (DFRIE) Euro
|
|
5264 |
265 |
31,74 |
38 |
15190 |
2 |
10 |
3777 (4177) |
| 5364 |
398 |
45,67 |
57 |
22785 |
3 |
10 |
5210 (5699) |
|
5464 |
530 |
63,53 |
76 |
30380 |
4 |
10 |
6724 (7398) |
|
4P Y - 1320 об./мин. Шаг ребер 3,5 мм |
|
|
|
|
|
|
низкий шум средний поток |
|
Модель DFRI (DFRIE) |
Площадь
кв.м. |
Холодопроизводительность
при DT=8K и То= -7°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч |
Кол-во вентиляторов |
Дальность струи м |
Цена DFRI (DFRIE) Euro
|
|
5264 |
265 |
28,68 |
38 |
12090 |
2 |
8 |
3777 (4181) |
| 5364 |
398 |
41,25 |
57 |
18135 |
3 |
8 |
5210 (5699) |
|
5464 |
530 |
57,39 |
76 |
24180 |
4 |
8 |
6724 (7398) |
|
6P Y - 890 об./мин. Шаг ребер 3,5 мм |
|
|
|
|
|
|
низкий шум слабый поток |
|
Модель DFRI (DFRIE) |
Площадь
кв.м. |
Холодопроизводительность
при DT=8K и То= -7°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч |
Кол-во вентиляторов |
Дальность струи м |
Цена DFRI (DFRIE) Euro
|
|
5264 |
265 |
24,65 |
38 |
8730 |
2 |
5 |
3705 (4110) |
| 5364 |
398 |
36,97 |
57 |
13095 |
3 |
5 |
5155 (5642) |
|
5464 |
530 |
47,61 |
76 |
17460 |
4 |
5 |
6567 (7232) |
|
8P Y - 670 об./мин. Шаг ребер 3,5 мм |
|
ВОЗДУХООХЛАДИТЕЛИ СИСТЕМ КОНДИЦИОНИРОВАНИЯ и |
СИСТЕМ с ВЫСОКОЙ ВЛАЖНОСТЬЮ |
|
-2°C |
|
|
|
|
|
|
средний шум сильный поток |
|
Модель DFRI (DFRIE) |
Площадь
кв.м. |
Холодопроизводительность
при DT=12K и То= -2°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч |
Кол-во вентиляторов |
Дальность струи м |
Цена DFRI (DFRIE) Euro
|
|
5264 |
265 |
51,29 |
38 |
15190 |
2 |
10 |
3778 (4181) |
| 5364 |
398 |
81,26 |
57 |
22785 |
3 |
10 |
5210 (5699) |
|
5464 |
530 |
107,31 |
76 |
30380 |
4 |
10 |
6724 (7398) |
|
4P - 1320 об./мин. Шаг ребер 3,5 мм |
|
|
|
|
|
|
низкий шум средний поток |
|
Модель DFRI (DFRIE) |
Площадь
кв.м. |
Холодопроизводительность
при DT=12K и То= -2°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч |
Кол-во вентиляторов |
Дальность струи м |
Цена DFRI (DFRIE) Euro
|
|
5264 |
265 |
46,51 |
38 |
12090 |
2 |
8 |
3777 (4181) |
| 5364 |
398 |
73,41 |
57 |
18135 |
3 |
8 |
5210 (5699) |
|
5464 |
530 |
101,18 |
76 |
24180 |
4 |
8 |
6724 (7398) |
|
6P Y - 890 об./мин. Шаг ребер 3,5 мм |
|
|
|
|
|
|
низкий шум слабый поток |
|
Модель DFRI (DFRIE) |
Площадь
кв.м. |
Холодопроизводительность
при DT=12K и То= -2°C (кВт)
R404A |
Внутр.
объем
куб.дм. |
Производительность
по воздуху куб.м./ч |
Кол-во вентиляторов |
Дальность струи м |
Цена DFRI (DFRIE) Euro
|
|
5264 |
265 |
42,18 |
38 |
8730 |
2 |
5 |
3705 (4110) |
| 5364 |
398 |
61,13 |
57 |
13095 |
3 |
5 |
5155 (5642) |
|
5464 |
530 |
84,4 |
76 |
17460 |
4 |
5 |
6567 (7232) |
|
8P Y - 670 об./мин. Шаг ребер 3,5 мм |
|
ОПЦИИ, УСТАНАВЛИВАЕМЫЕ НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ
• Электрический оттаиватель
• Поддон отвода конденсата с двойной изоляцией
• Специальные контуры для:
-- водного раствора этиленгликоля
-- циркуляционного насоса
• Газовый оттаиватель (имеется ограничение по типу используемого теплообменника)
• Дополнительный обогревающий теплообменник |
|
|
|
