КОМПРЕССОРЫ СПИРАЛЬНЫЕ ZR |
  |
|
- Сегодня большинство мировых производителей оборудования используют компрессоры Copeland для систем кондиционирования жилых и офисных помещений, в супермаркетах, при создании экологически безопасных холодильных установок, в медицине, на транспорте и в промышленности.
- Лидирующее положение Copeland в развитии спиральной технологии значительно повлияло на конструкцию, технологический процесс производства, рабочие характеристики и срок службы спирального компрессора. Сегодня основным движущим фактором развития рынка кондиционирования воздуха, тепловых насосов и холодильных установок является именно спиральная технология.
|
 |
Компрессоры среднетемпературные ZR фреон R22
|
|
Объемная производительность 50Гц, куб.м/час: |
4.4 |
Длина/Ширина,мм.: |
242 / 242 |
Высота, мм.: |
383 |
Вес брутто, кг.: |
21 |
Диаметр всасывающего патрубка, дюйм: |
3/4 |
Диаметр нагнетательного патрубка, дюйм: |
1/2 |
Максимальное рабочее давление, бар: |
27.5 |
Максимальное давление покоя, бар: |
17.0 |
Количество масла, л.: |
0.74 |
Звуковое давление @ 1м, dBA: |
54 |
Максимальный рабочий ток, А: |
10.0 |
Ток при заблокированном роторе, А: |
35.00 |
Сопротивление обмотки, Ом: |
2,25 |
|
|
|
|
 |
Объемная производительность @ 50Гц, куб.м/час: |
6.8 |
Длина/Ширина,мм.: |
242 / 242 |
Высота, мм.: |
383 |
Вес брутто, кг.: |
29 |
Диаметр всасывающего патрубка, дюйм: |
3/4 |
Диаметр нагнетательного патрубка, дюйм: |
1/2 |
Максимальное рабочее давление, бар: |
29.5 |
Максимальное давление покоя, бар: |
20.0 |
Количество масла, л.: |
1.00 |
Звуковое давление @ 1м, dBA: |
54 |
Максимальный рабочий ток, А: |
14,8 |
Ток при заблокированном роторе, А: |
61 |
Сопротивление обмотки, Ом: |
1,2 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
6.8 |
Длина/Ширина,мм.: |
242 / 242 |
Высота, мм.: |
383 |
Вес брутто, кг.: |
29 |
Диаметр всасывающего патрубка, дюйм: |
3/4 |
Диаметр нагнетательного патрубка, дюйм: |
1/2 |
Максимальное рабочее давление, бар: |
27.5 |
Максимальное давление покоя, бар: |
17.0 |
Количество масла, л.: |
1.00 |
Звуковое давление @ 1м, dBA: |
54 |
Максимальный рабочий ток, А: |
4,8 |
Ток при заблокированном роторе, А: |
32 |
Сопротивление обмотки, Ом: |
5,94 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
8.0 |
Длина/Ширина,мм.: |
242 / 242 |
Высота, мм.: |
405 |
Вес брутто, кг.: |
30 |
Диаметр всасывающего патрубка, дюйм: |
3/4 |
Диаметр нагнетательного патрубка, дюйм: |
1/2 |
Максимальное рабочее давление, бар: |
29.5 |
Максимальное давление покоя, бар: |
20.0 |
Количество масла, л.: |
1.10 |
Звуковое давление @ 1м, dBA: |
57 |
Максимальный рабочий ток, А: |
6,3 |
Ток при заблокированном роторе, А: |
40 |
Сопротивление обмотки, Ом: |
4,83 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
9.4 |
Длина/Ширина,мм.: |
242 / 242 |
Высота, мм.: |
419 |
Вес брутто, кг.: |
31 |
Диаметр всасывающего патрубка, дюйм: |
3/4 |
Диаметр нагнетательного патрубка, дюйм: |
1/2 |
Максимальное рабочее давление, бар: |
27.5 |
Максимальное давление покоя, бар: |
17.0 |
Количество масла, л.: |
1.10 |
Звуковое давление @ 1м, dBA: |
57 |
Максимальный рабочий ток, А: |
6,6 |
Ток при заблокированном роторе, А: |
46 |
Сопротивление обмотки, Ом: |
4,03 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
11.5 |
Длина/Ширина,мм.: |
242 / 242 |
Высота, мм.: |
436 |
Вес брутто, кг.: |
33 |
Диаметр всасывающего патрубка, дюйм: |
7/8 |
Диаметр нагнетательного патрубка, дюйм: |
1/2 |
Максимальное рабочее давление, бар: |
27.5 |
Максимальное давление покоя, бар: |
17.0 |
Количество масла, л.: |
1.36 |
Звуковое давление @ 1м, dBA: |
57 |
Максимальный рабочий ток, А: |
10 |
Ток при заблокированном роторе, А: |
50 |
Сопротивление обмотки, Ом: |
3,88 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
14.4 |
Длина/Ширина,мм.: |
241 / 247 |
Высота, мм.: |
451 |
Вес брутто, кг.: |
41 |
Диаметр всасывающего патрубка, дюйм: |
7/8 |
Диаметр нагнетательного патрубка, дюйм: |
1/2 |
Максимальное рабочее давление, бар: |
27.5 |
Максимальное давление покоя, бар: |
17.0 |
Количество масла, л.: |
1.95 |
Звуковое давление @ 1м, dBA: |
60 |
Максимальный рабочий ток, А: |
11 |
Ток при заблокированном роторе, А: |
65,5 |
Сопротивление обмотки, Ом: |
2,75 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
17.0 |
Длина/Ширина,мм.: |
242 / 242 |
Высота, мм.: |
457 |
Вес брутто, кг.: |
44 |
Диаметр всасывающего патрубка, дюйм: |
7/8 |
Диаметр нагнетательного патрубка, дюйм: |
1/2 |
Максимальное рабочее давление, бар: |
27.5 |
Максимальное давление покоя, бар: |
17.0 |
Количество масла, л.: |
1.65 |
Звуковое давление @ 1м, dBA: |
61 |
Максимальный рабочий ток, А: |
11,4 |
Ток при заблокированном роторе, А: |
74 |
Сопротивление обмотки, Ом |
2,27 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
19.2 |
Длина/Ширина,мм.: |
242 / 242 |
Высота, мм.: |
462 |
Вес брутто, кг.: |
45 |
Диаметр всасывающего патрубка, дюйм: |
7/8 |
Диаметр нагнетательного патрубка, дюйм: |
3/4 |
Максимальное рабочее давление, бар: |
27.5 |
Максимальное давление покоя, бар: |
17.0 |
Количество масла, л.: |
1.65 |
Звуковое давление @ 1м, dBA: |
61 |
Максимальный рабочий ток, А: |
13 |
Ток при заблокированном роторе, А: |
101 |
Сопротивление обмотки, Ом |
1,79 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
20.9 |
Длина/Ширина,мм.: |
319 / 357 |
Высота, мм.: |
544 |
Вес брутто, кг.: |
105 |
Резьба вентиля Rotalock на всасывании, дюйм: |
1 3/4 |
Резьба вентиля Rotalock на нагнетании, дюйм: |
1 1/4 |
Диаметр всасывающего патрубка, дюйм: |
1 3/8 |
Диаметр нагнетательного патрубка, дюйм: |
7/8 |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
22.6 |
Количество масла, л.: |
4.10 |
Звуковое давление @ 1м, dBA: |
66 |
Максимальный рабочий ток, А: |
15,1 |
Ток при заблокированном роторе, А |
99 |
Сопротивление обмотки, Ом |
1,45 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
25.1 |
Длина/Ширина,мм.: |
319 / 357 |
Высота, мм.: |
544 |
Вес брутто, кг.: |
107 |
Резьба вентиля Rotalock на всасывании, дюйм: |
1 3/4 |
Резьба вентиля Rotalock на нагнетании, дюйм: |
1 1/4 |
Диаметр всасывающего патрубка, дюйм: |
1 3/8 |
Диаметр нагнетательного патрубка, дюйм: |
7/8 |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
22.6 |
Количество масла, л.: |
4.10 |
Звуковое давление @ 1м, dBA: |
67 |
Максимальный рабочий ток, А: |
18 |
Ток при заблокированном роторе, А |
123 |
Сопротивление обмотки, Ом |
1,04 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
28.8 |
Длина/Ширина,мм.: |
319 / 357 |
Высота, мм.: |
544 |
Вес брутто, кг.: |
111 |
Резьба вентиля Rotalock на всасывании, дюйм: |
1 3/4 |
Резьба вентиля Rotalock на нагнетании, дюйм: |
1 1/4 |
Диаметр всасывающего патрубка, дюйм: |
1 3/8 |
Диаметр нагнетательного патрубка, дюйм: |
7/8 |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
22.6 |
Количество масла, л.: |
4.10 |
Звуковое давление @ 1м, dBA: |
67 |
Максимальный рабочий ток, А: |
20,7 |
Ток при заблокированном роторе, А |
127 |
Сопротивление обмотки, Ом |
1,0 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
35.5 |
Длина/Ширина,мм.: |
319 / 357 |
Высота, мм.: |
551 |
Вес брутто, кг.: |
114 |
Резьба вентиля Rotalock на всасывании, дюйм: |
1 3/4 |
Резьба вентиля Rotalock на нагнетании, дюйм: |
1 1/4 |
Диаметр всасывающего патрубка, дюйм: |
1 3/8 |
Диаметр нагнетательного патрубка, дюйм: |
7/8 |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
22.6 |
Количество масла, л.: |
4.10 |
Звуковое давление @ 1м, dBA: |
69 |
Максимальный рабочий ток, А: |
25,6 |
Ток при заблокированном роторе, А |
167 |
Сопротивление обмотки, Ом |
0,83 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
42.8 |
Длина/Ширина,мм.: |
321 / 349 |
Высота, мм.: |
596 |
Вес брутто, кг.: |
130 |
Резьба вентиля Rotalock на всасывании, дюйм: |
2 1/4" |
Резьба вентиля Rotalock на нагнетании, дюйм: |
1 3/4" |
Диаметр всасывающего патрубка, дюйм: |
1 5/8" |
Диаметр нагнетательного патрубка, дюйм: |
1 1/8" |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
22.6 |
Количество масла, л.: |
4.10 |
Звуковое давление @ 1м, dBA: |
69 |
Максимальный рабочий ток, А: |
30 |
Ток при заблокированном роторе, А |
198 |
Сопротивление обмотки, Ом |
0,72 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
56.6 |
Длина/Ширина,мм.: |
432 / 376 |
Высота, мм.: |
727 |
Вес брутто, кг.: |
168 |
Резьба вентиля Rotalock на всасывании, дюйм: |
2 1/4 x 12 UN |
Резьба вентиля Rotalock на нагнетании, дюйм: |
1 3/4 x 12 UN |
Диаметр всасывающего патрубка, дюйм: |
1 5/8 ID |
Диаметр нагнетательного патрубка, дюйм: |
1 3/8 ID |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
20.0 |
Количество масла, л.: |
4.70 |
Звуковое давление @ 1м, dBA: |
72 |
Максимальный рабочий ток, А: |
39 |
Ток при заблокированном роторе, А |
225 |
Сопротивление обмотки, Ом |
0,63 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
71.4 |
Количество цилиндров: |
1 |
Длина/Ширина,мм.: |
448 / 392 |
Высота, мм.: |
725 |
Вес брутто, кг.: |
188 |
Резьба вентиля Rotalock на всасывании, дюйм: |
2 1/4 x 12 UN |
Резьба вентиля Rotalock на нагнетании, дюйм: |
1 3/4 x 12 UN |
Диаметр всасывающего патрубка, дюйм: |
1 5/8 ID |
Диаметр нагнетательного патрубка, дюйм: |
1 3/8 ID |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
20.0 |
Количество масла, л.: |
6.80 |
Звуковое давление @ 1м, dBA: |
74 |
Максимальный рабочий ток, А: |
50 |
Ток при заблокированном роторе, А |
272 |
Сопротивление обмотки, Ом |
051 |
|
|
|
|
 |
Объемная производительность 50Гц, куб.м/час: |
87.5 |
Количество цилиндров: |
1 |
Длина/Ширина,мм.: |
448 / 392 |
Высота, мм.: |
725 |
Вес брутто, кг.: |
201 |
Резьба вентиля Rotalock на всасывании, дюйм: |
2 1/4 x 12 UN |
Резьба вентиля Rotalock на нагнетании, дюйм: |
1 3/4 x 12 UN |
Диаметр всасывающего патрубка, дюйм: |
1 5/8 ID |
Диаметр нагнетательного патрубка, дюйм: |
1 3/8 ID |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
20.0 |
Количество масла, л.: |
6.30 |
Звуковое давление @ 1м, dBA: |
77 |
Максимальный рабочий ток, А: |
62,5 |
Ток при заблокированном роторе, А |
310 |
Сопротивление обмотки, Ом |
0,37 |
|
|
|
|

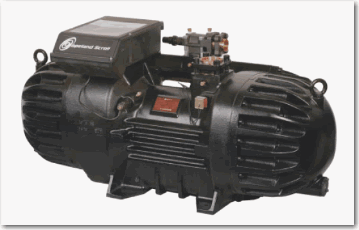

КОМПРЕССОРЫ СПИРАЛЬНЫЕ DUAL SCROLL |
  |

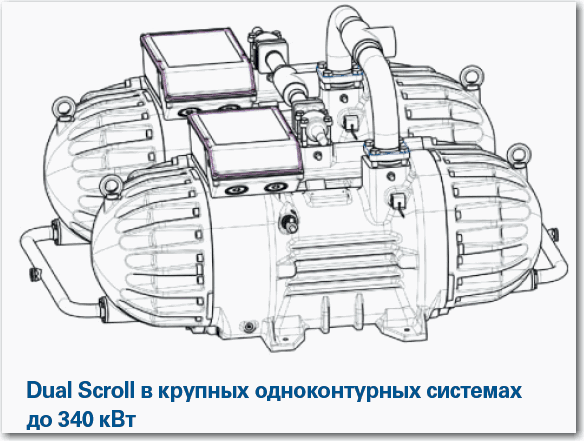

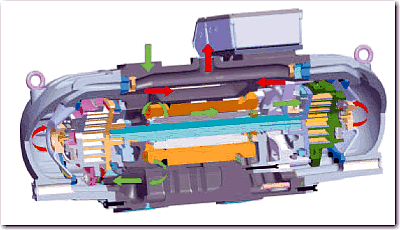

Конструкция Dual Scroll
Компрессор Dual Scroll имеет инновационную конструкцию с горизонтальным полугерметичным корпусом и спиральными блоками, установленными на
двух сторонах вала с одним центральным электродвигателем. Благодаря горизонтальному расположению электродвигателя компрессор получился
очень компактным. У компрессора Dual Scroll очень низкий унос масла и для него не требуется установка маслоотделителя. Для одиночных компрессоров уменьшение
производительности на 50% осуществляется отключением одной из спиралей. Это достигается разведением спиралей в осевом направлении таким же способом, как и в компрессоре Copeland Digital Scroll™. Тандем с Dual Scroll имеет четыре ступени
регулирования производительности (100, 75, 50 и 25 %). Это высокоэффективное регулирование производительности дает значительно лучшую сезонную эффективность в сравнении с методами регулирования, применяемыми в винтовых и полугерметичных компрессорах.Лучший показатель сезонной эффективности при полной и частичной нагрузке; Низкий уровень шума полугерметичной
конструкции Широкий рабочий диапазон:
> Работа в тепловых насосах и
при высоких температурах окружающей среды
> Не требуется охлаждение или дополнительный впрыск масла.
|
Электронная защита - Compressor Alert™
С Dual Scroll поставляется современный электронный модуль для диагностики и защиты. К нему поступают данные от датчика давления масла, шести термисторов, встроенных в обмотки электродвигателя и двух датчиков тепературы нагнетания – по одному для каждого спирального блока.
Модуль Compressor Alert™ обеспечивает интеллектуальную защиту, предупреждение, отключение и блокировку в зависимости от уровня и
частоты возникновения аварийных ситуаций и может
передавать информацию о них на контроллер
установки или в систему управления объектом.
Простое обслуживание и выявление неисправностей с модулем Compressor Alert™
|
|
 |

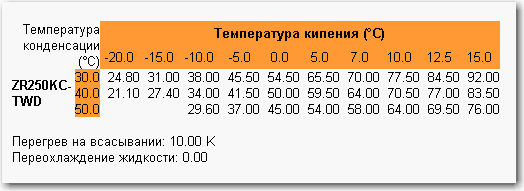

Объемная производительность @ 50Гц, куб.м/час: |
147.2 |
Длина/Ширина,мм.: |
1,209 / 481 |
Высота, мм.: |
590 |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
20.0 |
Количество масла, л.: |
7.00 |
Звуковое давление @ 1м, dBA: |
73 |
Максимальный рабочий ток, А: |
106 |
Ток при заблокированном роторе, А |
580 |
Сопротивление обмотки, Ом |
0,18 |
|
|
Габаритный чертеж>> |
|
 |

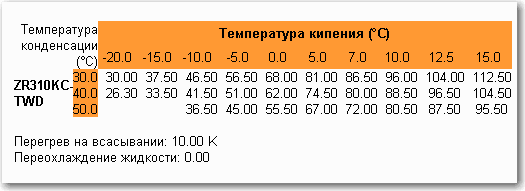

Объемная производительность 50Гц, куб.м/час: |
175.7 |
Длина/Ширина,мм.: |
1,209 / 481 |
Высота, мм.: |
590 |
Максимальное рабочее давление, бар: |
32.0 |
Максимальное давление покоя, бар: |
20.0 |
Количество масла, л.: |
7.00 |
Звуковое давление @ 1м, dBA: |
73 |
Максимальный рабочий ток, А: |
125 |
Ток при заблокированном роторе, А |
654 |
Сопротивление обмотки, Ом |
0,16 |
|
|
Габаритный чертеж>> |
|
 |
Dual Scroll в крупных одноконтурных системах до 340 кВт
Dual Scroll позволяют производителям оборудования значительно расширить использование спиральных компрессоров в одноконтурных тандемах до 120 л.с. (340 кВт), заменяя традиционные винтовые компрессоры на спиральные.
Более высокая эффективность системы с Dual Scroll
Рынок коммерческого кондиционирования воздуха традиционно очень требователен в отношении эффективности системы. Теперь это требование может удовлетворить параллельная установка больших спиральных компрессоров. Сегодня в ходе продолжающихся изменений в сертификации рабочих характеристик систем кондиционирования воздуха необходим более внимательный взгляд на работу при частичной нагрузке. В прошлом сертификация проходила согласно требованиям EUROVENT при полной нагрузке. В 2005 году в связи с возрастающей
важностью экологических проблем была представлена Европейская Система показателей сезонной энергетической эффективности (ESEER). Данная классификация сфокусирована на работе оборудования при частичной нагрузке. Системы с параллельно установленными спиральными компрессорами демонстрируют лучшую эффективность и высокий ESEER при частичной нагрузке, гарантирующие конечному потребителю значительно более низкое
потребление энергии. Компрессоры Dual Scroll теперь позволяют проектировать крупные системы, имеющие высокую эффективность при частичной нагрузке, низкие эксплутационные расходы и высокую надежнсть. Устанавливая спиральные компрессоры параллельно,
производитель оборудования может извлекать дополнительную выгоду из модульного принципа, сокращая время проектирования с одновременным увеличением стандартизации в собственном производстве. |
|
|
|
|
|
