  ФРЕОНОВЫЕ ВОЗДУХООХЛАДИТЕЛИ
КОММЕРЧЕСКИЕ КУБИЧЕСКИЕ

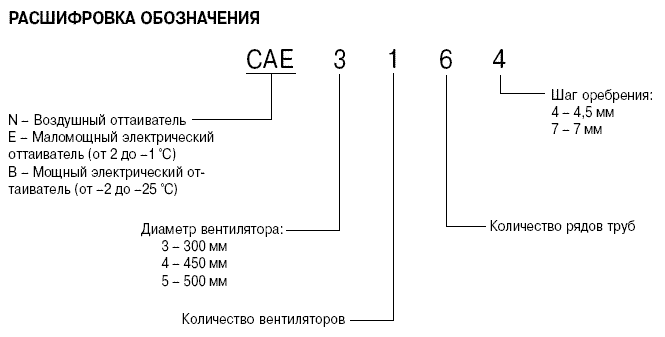

CAN-CAE-CAB
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
  • ОБЛАСТЬ ПРИМЕНЕНИЯ

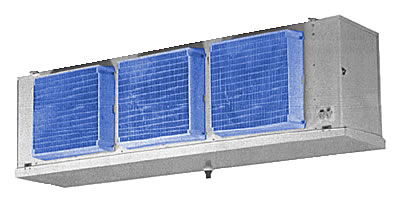

  • Потолочные воздухоохладители данной серии предназначены для охлаждения камер всех типов малой и средней вместимости.
    Серия CAN-CAE: - для оснащения холодильных камер с положительной температурой хранения, охладительных камер, камер хранения свежих продуктов.
    Серия CAB: - для оснащения холодильных камер с отрицательной температурой хранения замороженных продуктов.
  • КОРПУС
    Корпус изготовлен из оцинкованной стали, окрашенной белой эмалевой краской, и обладает отличной коррозионной стойкостью.
    В корпус встроены промежуточные поддоны для сбора конденсата, что уменьшает объем отводимого конденсата через основной поддон.
    Агрегаты оборудованы дверцами и поворотным поддоном, в задней стенке которого имеется сливное отверстие с резьбовым патрубком для присоединения пластмассового шланга отвода конденсата.
  • ТЕПЛООБМЕННИКИ
    Выполнены из медных труб с оребрением из профилированного алюминия. Расстояние между ребрами:
    • серия CAN-E…4: 4,5 мм
    • серия CAN-E,В…7: 7 мм
    Теплообменник оборудован распределителем жидкости диафрагменного типа, имеющим гидравлическое сопротивление от 2,0 до 2,5 бар.
    Расчет параметров теплообменника стандартной комплектации произведен для хладагента:
    R22 – для моделей CAN-E
    R22 и R404A – для моделей САВ.
    На всасывающем коллекторе установлен клапан Шредера.
    Теплообменники поставляются заправленными азотом
-7°C
Модель CAN/CAE
Площадь
кв.м.
Холодопроизводительность
при DT=8K и То= -7°C (кВт)
Производительность
по воздуху куб.м./ч
Дальность струи м.
Цена CAN(CAE)Euro
R22
R404A
3164
9,5
2,4
2,4
1200
10
453 (490)
3264
19
5,1
5
2400
10
623 (667)
3364
28
7,6
7,5
3600
10
762 (816)
3464
37
10,1
10
4800
10
904 (931)
3564
46,5
12,5
12,4
6000
10
1059 (1135)
3664
56,5
15,4
15,2
7200
10
1262 (1343)
4164
36
7
6,9
3100
14
840 (896)
4244
48
11,4
11,2
6400
15
1174 (1247)
4264
71,5
14,7
14,5
6200
14
1319 (1427)
4364
107,5
20,9
20,7
9300
14
1854 (1957)
4464
143
28
27,7
12400
14
2301 (2415)
5164
62
13,3
13,1
6000
20
1665 (1823)
5244
82
19,7
19,5
12500
21
2225 (2416)
5264
124
26,3
25,9
12000
20
2613 (2804)
5364
186
39,1
38,6
18000
20
3466 (3702)
5464
248
52,7
52,1
24000
20
4446 (4692)
5484
331
57,8
57,2
23200
19
5227 (5575)
   Шаг ребер 4,5 мм
Модель CAN/CAE
Площадь
кв.м.
Холодопроизводительность
при DT=8K и То= -7°C (кВт)
Производительность
по воздуху куб.м./ч
Дальность струи м.
Цена CAN (CAE)Euro
R22
R404A
3167
7
2,1
2,1
1270
10
449 (484)
3267
14
4,2
4,2
2540
10
620 (679)
3367
21
6
6
3810
10
758 (813)
3467
28
8,9
8,8
5080
10
892 (955)
3567
35
10,7
10,6
6350
10
1008 (1081)
3667
42
13
12,9
7620
10
1200 (1276)
4167
24,5
6,2
6,2
3250
14
834 (897)
4247
33
9,6
9,5
6700
15
1207 (1276)
4267
49
12,5
12,4
6500
14
1365 (1442)
4367
73
18,4
18,2
9750
14
1775 (1873)
4467
97,5
24,6
24,4
13000
14
2270 (2385)
5167
41
11
10,9
6100
20
1622 (1766)
5247
54
16,9
16,7
12700
21
2116 (2307)
5267
82
22,3
22
12200
20
2425 (2614)
5367
123
33,8
33,4
18300
20
3249 (3487)
5467
164
45,5
44,9
24400
20
4154 (4401)
5487
218
52,5
51,8
24000
19
4764 (5113)
   Шаг ребер 7,0 мм
-30°C
Модель CAB
Площадь
кв.м.
Холодопроизводительность
при DT=7K и То= -30°C (кВт)
Производительность
по воздуху куб.м./ч
Дальность струи м.
Цена (Euro)
R22
R404A
3167
7
1,6
1,6
1270
10
532
3267
14
3,2
3,2
2540
10
710
3367
21
4,9
4,9
3810
10
867
3467
28
6,7
6,6
5080
10
1064
3567
35
8,1
8
6350
10
1251
3667
42
9,5
9,4
7620
10
1480
4167
24,5
4,1
4,1
3250
14
925
4247
33
6,6
6,5
6700
15
1272
4267
49
8,6
8,5
6500
14
1473
4367
73
12,1
12
9750
14
1897
4467
97,5
16,4
16,2
13000
14
2397
5167
41
7,9
7,8
6100
20
1804
5247
54
11,6
11,5
12700
21
2510
5267
82
15,3
15,2
12200
20
2806
5367
123
22,6
22,4
18300
20
3711
5467
164
30,9
30,5
24400
20
4718
5487
218
37
36,9
24000
19
5450
   Шаг ребер 7,0 мм
    • ОТТАИВАНИЕ ТЕПЛООБМЕННИКА

      Маломощные нагревательные элементы в корпусе из нержавеющей стали установлены в теплообменнике (САЕ) и в теплообменнике и в поддоне (САВ).
      Электрические подключения выполнены через водонепроницаемую клеммную коробку.
      Электропитание – 400 В; 3 фазы; 50 Гц.
      Исполнения:
      • Е – для камер с температурным режимом от 0 до + 20 °С. В случае использования в режиме ниже 0 °С, необходимо обратиться за консультацией к изготовителю по вопросу оттаивания поддона для отвода конденсата.
      • В – для холодильных камер с отрицательными температурами.
    • ВЕНТИЛЯТОРЫ
      Осевые вентиляторы с большими лопатками с непосредственным приводом.
      Подшипники не требуют замены смазки.
      Проволочная, покрытая пластиком защитная решетка вентилятора.
      Электрический кабель выведен в клеммную коробку.
      Диаметр
      вентилятора
      Электродвигатель
      Обороты / мин.
      Напряжение
      Мощность Вт
      Ток, А
      300 мм
      1500
      230В IP42
      34
      0,75
      400B IP55
      110
      0,5
      450 мм
      230В IP42
      250
      0,85
      400B IP55
      395
      2,9
      500 мм
      230В IP42
      450
      1,4
      400B IP55
      550
      4.0

    • ОПЦИИ
      • Поддон отвода конденсата с двойной изоляцией
      • Вентилятор со скоростью вращения 1500/1000 об/мин (только для диаметров 450 и 500 мм)
      • Воздухонаправляющая насадка (без монтажа) (только для диаметров 450 и 500 мм)
      • Различный шаг оребрения
      • Специальные контуры и распределители жидкости для нестандартных жидкостей и температур
      • Специальные контуры для:
      - циркуляционного насоса
      - водного раствора этиленгликоля
      • Водяной оттаиватель (только для диаметров 450 и 500 мм)
      • Газовый оттаиватель теплообменника (электрический оттаиватель для поддона отвода конденсата)
      • Вентиляторы диаметров 450 и 500 мм с увеличенным напором

Детальные характеристики, монтажные схемы и габаритные размеры - can.zip
