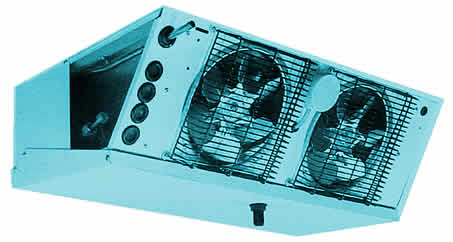

ФРЕОНОВЫЕ
ВОЗДУХООХЛАДИТЕЛИ |
ПОТОЛОЧНОГО ТИПА
 |
|
BP
- BN |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ |
- ОБЛАСТЬ ПРИМЕНЕНИЯ
Данные компактные воздухоохладители предназначены
для охлаждения холодильных камер:
-- модели BP – для охлаждения
-- модели BN – для замораживания
КОРПУС
модели BP – выполнен из оцинкованной стали, окрашен
белой краской.
модели BN – выполнен из оцинкованной стали, покрыт
эмалевой краской.
ТЕПЛООБМЕННИКИ
Выполнены из медных труб с алюминиевым оребрением,
расстояние между ребрами -5,5 мм
Применяемые хладагенты:
- R22 – для моделей BP
- R404A - для моделей BN
ВЕНТИЛЯТОРЫ
В стандартной комплектации поставляются с однофазными,
230 В электродвигателями класса В со степенью защиты
IP42. Имеют встроенную тепловую защиту, оборудованы
защитными решетками. Подшипники с долговременной смазкой.
Электрический кабель выведен в клеммную коробку.
|
|
|
-8°C |
| Модель
BP-
|
Площадь
кв.м. |
Холодопроизводительность
при DT=10K и То= -8°C (Вт) |
подсоединения |
Производительность
по воздуху куб.м./ч
|
Мощность
оттайки |
Дальность
струи м.
|
| R22 |
R404A |
жидкость |
газ |
Вт |
А |
70 |
2,9 |
800 |
854 |
1/2" |
1/2" |
500 |
200 |
0,9 |
3 |
105 |
3,8 |
1270 |
1335 |
1/2" |
1/2" |
1000 |
300 |
1.3 |
4 |
145 |
5,7 |
1580 |
1665 |
1/2" |
5/8" |
1000 |
300 |
1,3 |
4 |
215 |
8,5 |
2440 |
2570 |
1/2" |
5/8" |
1500 |
400 |
1,7 |
4 |
290 |
11,4 |
3410 |
3590 |
1/2" |
5/8" |
2000 |
600 |
2.5 |
4 |
415 |
16,4 |
5240 |
5515 |
1/2" |
7/8" |
3000 |
600 |
2,5 |
5 |
Показатели производительности получены при использовании
хладагента R22, Qs/Qc = 0,75, при температуре испарения
–8 °С и температуре жидкого хладагента перед ТРВ +
35 °С.
DТ- разница температуры входящего воздуха и температуры
хладагента на выходе из испарителя.
Наибольшая производительность достигается при слегка
обмерзшем испарителе.
Вентиляторы оснащены однофазными электродвигателями
230 В, 50 Гц, 1500 об/мин
|
|
-30°C |
| Модель
BN-
|
Площадь
кв.м. |
Холодопроизводительность
при DT=8K и То= -30°C (Вт) |
подсоединения |
Производительность
по воздуху куб.м./ч
|
Мощность
оттайки |
Дальность
струи м.
|
|
R404A |
жидкость |
газ |
Вт |
А |
2256
|
5,9 |
1500 |
1/2" |
5/8" |
900 |
1200 |
5,2 |
4 |
2356 |
8,9 |
2200 |
1/2" |
5/8" |
1350 |
1800 |
7,8 |
4 |
Показатели производительности, получены при использовании
хладагента R404A, Qs/Qc = 0,90, при температуре испарения
– 30 °С и температуре жидкого хладагента перед ТРВ
+ 35 °С.
DТ - разница температуры входящего воздуха и температуры
хладагента на выходе из испарителя.
Наибольшая производительность достигается при слегка
обмерзшем испарителе.
Вентиляторы оснащены однофазными электродвигателями
230 В, 50 Гц, 1500 об/мин
Примечание. Для повышения
эффективности низкотемпературных агрегатов рекомендуется
устанавливать регенеративный теплообменник.
|
|
