Марка компрессора П50, П100 |
|
|
|
| |
|
| Сервис оборудования поддерживается компанией |
 |
|

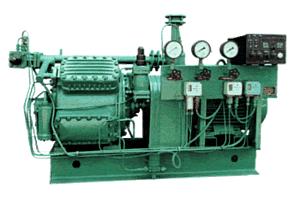

Агрегаты предназначены для работы в составе стационарных холодильных систем общепромышленного типа, для комплектации систем обеспечения холодом хранилищ, станций холодоснабжения производств, систем искусственного климата , и т.д.
Агрегаты состоят из компрессора с электродвигателем, соединенных муфтой, маслоотделителя, щита приборов и устройства автоматики, смонтированных на единой раме, работают по схеме одноступенчатого цикла , автоматизированы, управление производится с пульта. Система автоматики обеспечивает защиту от аварийных состояний, контроль основных параметров. |
 |
Марка оборудования
( комплектация компрессором) |
Диапазон температур кипения,
°С |
номинальный режим |
Установленная мощность электродвигателя компрессора кВт
( частота вращения ) |
Масса |
Максимальный расход воды на компрессор
Gw,
m3/c, ( m3/ч ) |
Габариты
LxBxH, мм |
Qo,
кВт |
To,
°С |
Tв,
°С |
20А50-7-0
(П50-7-2) |
5...-12 |
116 |
5 |
35 |
30
(25) |
755 |
0,00074
(0,5) |
1670х790х1025 |
20А50-7-2
(2П50-7-2) |
-15...-25 |
53,5 |
-15 |
22
(25) |
1630х790х1025 |
20А100-7-0
(П100-7-2) |
5...-15 |
232 |
5 |
55
(25) |
1055 |
0,00022
(0,8) |
1850х905х1010 |
20А100-7-2
(2П100-7-2) |
-15...-25 |
107 |
-15 |
45
(25) |
1840х885х1010 |
21А100-7-0
(2П100-7-4) |
-5...-15 |
104,6 |
-5 |
37
(25) |
1075 |
>1820х905х1010 |
21А100-7-6
(2П100-7-6) |
-15...-35 |
71,3 |
-15 |
30
(25) |
1805х885х1010 |
Qo - холодопроизводительность;
-Tв - температура воды на входе в конденсатор;
-To - температура кипения |
Холодильный агент - аммиак,
Смазочное масло - ХС - 40;
Напряжение - силовых цепей - 380В; Управления - 220В |
Марка компрессораПД25-7-4 |
|
| |
| |
| Сервис поддерживается компанией |
|
|

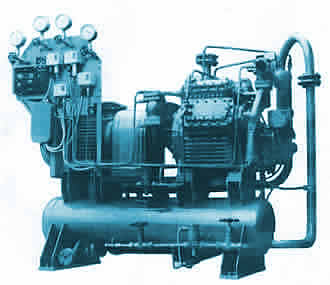

Холодильный двухступенчатый агрегат 21АД25-7-4 предназначен для работы в холодильных системах заморозки и хранения мясных, рыбных и других продуктов, в диапазонах температур кипения от минус 20°С до минус 50°С при t конд.не выше 45°С, при этом разность давлений нагнетания ступени высокого давления и всасывания ступени низкого давления не должна превышать 17 кгс./см.кв.
Агрегат 21АД25-7-4 состоит из двухступенчатого поршневого сальникового компрессора ПД25, электродвигателя 1500 об/мин. мощностью 30кВт, муфты, рамы, маслоотделителей первой и второй ступени, щита приборов и автоматики, запорной и регулирующей арматуры, промежуточного сосуда, обратных клапанов. Конструктивно все элементы , кроме промсосуда, скомпонованы на раме.
Агрегат имеет автоматическое, полуавтоматическое и ручное управление. |
Марка оборудования
( комплектация компрессором) |
Диапазон температур кипения,
Тo,°С |
номинальный режим |
Установленная мощность электродвигателя компрессора кВт
( частота вращения ) |
Масса |
Максимальный расход воды на конденсатор
Gw,
m3/c, ( m3/ч ) |
Габариты
LxBxH, мм |
Qo,
кВт |
Тo,
°С |
Тв,
°С |
21АД25-7-4
(ПД25-7-4) |
-20...-50 |
22,5 |
-40 |
35 |
30
(25) |
1145 |
0,00022
(0,8) |
агрегат
1700x1065x1070
промсосуд
115x755x1620 |
Qo - холодопроизводительность;
-Тв - температура воды на входе в конденсатор;
-Тo - температура кипения |
Холодильный агент - аммиак;
Смазочное масло - ХА - 30;
Напряжение - силовых цепей - 380В; Управления - 220В |
|
|
|
|
